Questão
ID 3133368Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

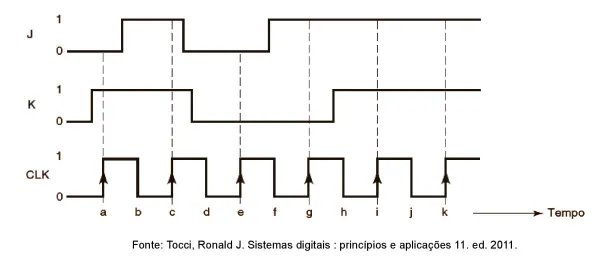

Na figura abaixo, são apresentadas as formas de onda de entrada de um flip-flop do tipo JK com transição por borda de subida.
Considerando que a saída Q é iniciada em 0, e que o tempo de hold do flip flop é igual a zero, a saída \(\frac{ }{Q}\) irá comutar de 0 para 1 no instante t igual a
