Questão
ID 3133317Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

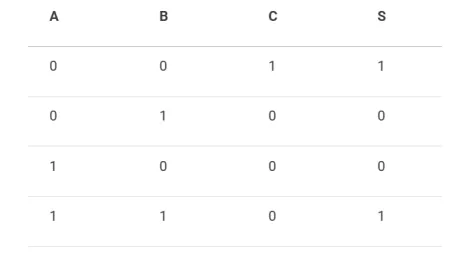

O trecho da tabela-verdade a seguir é para um sistema com três entradas (A, B, C) e uma saída (S).
O circuito ladder que representa corretamente sua lógica é:
