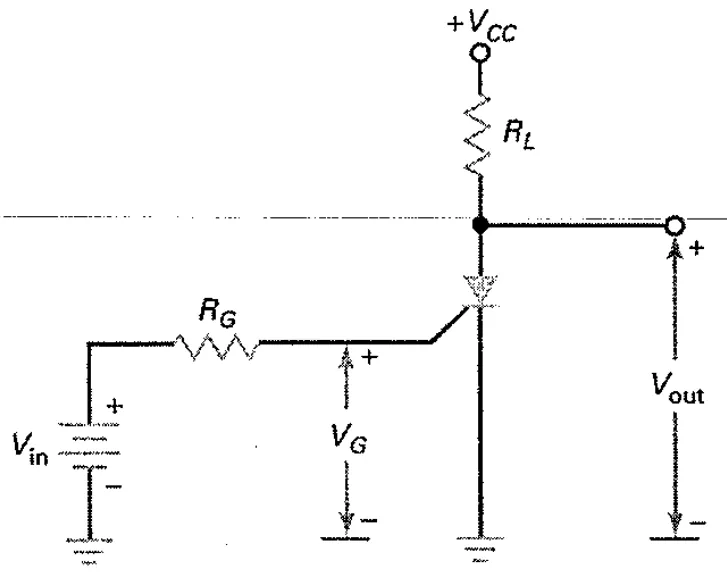

Analise a figura a seguir.

A figura acima representa um circuito básico de disparo de potência, em que utiliza-se um tiristor do tipo SCR ideal para controlar a alimentação de uma carga resistiva. O circuito é alimentado por uma fonte continua V_cc, e a carga consiste em um resistor R em série com o SCR. A corrente mínima para mantê-lo conduzindo é chamada de corrente de manutenção l_H. Durante a condução, a queda de tensão entre anodo e cátodo do SCR é 0,7 V. O SCR foi acionado e está conduzindo, mas se deseja garantir que ele desligue automaticamente após cessar o sinal de disparo, apenas reduzindo a tensão V_cc. Com base nessas informações, qual é o maior valor de V_cc que ainda permite o desligamento do SCR?

Dados: R_L = 110 Ω; l_H = 10 mA.
