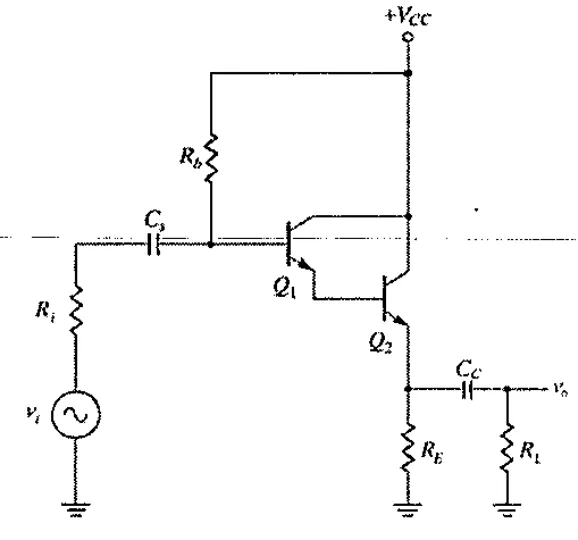

Observe o circuito abaixo.

Os transistores Q₁ e Q₂ são NPN e configurados como um par Darlington. Sabendo que o ganho de corrente de cada transistor individual é β, e desconsiderando as capacitâncias parasitas e a corrente de fuga, assinale a opção correta sobre o comportamento dinâmico do circuito em regime de pequeno-sinal.

Alternativa A:
O ganho de corrente total do par Darlington é aproximadamente igual a β, pois apenas o transistor Q₂ amplifica a corrente.
Alternativa B:
A impedância de entrada do circuito é reduzida em comparação com um único transistor, pois o par Darlington apresenta duas junções base-emissor.
Alternativa C:
A impedância de saída do circuito é maior do que a de um emissor comum tradicional, o que torna o circuito inadequado para aplicações de buffer.
Alternativa D:
A tensão V_o está aproximadamente em fase com V_i e o circuito apresenta alto ganho de corrente e elevada impedância de entrada.
Alternativa E:
A principal função de R_E é desacoplar a entrada do circuito, reduzindo a impedância de entrada e aumentando a distorção.
