Questão 3133228

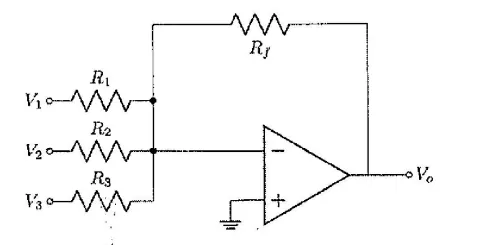

Observe o circuito amplificador somador abaixo. Considere o amplificador operacional como ideal e a tensão de entrada V₃ = sen \(\left( \omega t + k \frac{\pi}{2} \right)\)

Demais dados:

\(\begin{aligned} V_1 &= \cos(\omega t), \\[6pt] V_2 &= 2 \cos(\omega t), \\[6pt] R_f &= 1,2 \, \text{k}\Omega, \\[6pt] R_1 &= 30 \, \Omega, \\[6pt] R_2 &= 40 \, \Omega, \\[6pt] R_3 &= 60 \, \Omega. \end{aligned}\)

Com base nessas informações, encontre os valores inteiros de k que fazem com que a tensão de saída V, seja igual a —120cos (wt) e assinale a opção correta.
