Questão 3133210

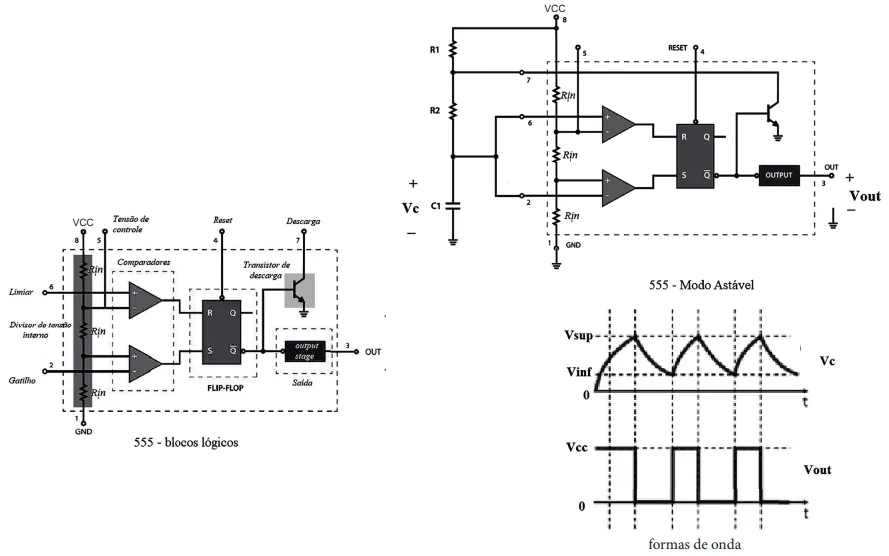

O circuito integrado 555 é um dispositivo robusto e confiável, ideal para gerar temporizações e oscilações usando apenas resistores e capacitores simples conectados aos seus terminais. Considere a imagem, Figura 5, a seguir, que detalha os blocos funcionais do CI 555, associado a dois resistores externos (R1 e R2) e um capacitor (C1), implementando o componente no modo Astável, conforme ilustrado pelas formas de onda:

Figura 5 – Oscilador 555

Sabendo que as formas de onda do oscilador, representadas por Vout e Vc, correspondem, respectivamente, às tensões de saída (pino 3) e à tensão no capacitor externo C1 (pinos 2 e 6), as tensões de oscilação no capacitor, identificadas como Vinf (tensão inferior) e Vsup (tensão superior), são dadas por:
