Questão
ID 3133206Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2025 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Superintendência de Obras Públicas do Ceará
Considere o conversor Buck ilustrado na Figura 10, implementado com semicondutores e componentes ativos e passivos ideais, funcionando em seu modo de condução contínua:

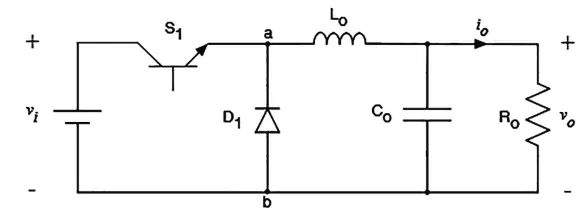

Figura – 10 Conversor Buck
Sabe-se que a tensão de entrada (vi) é de 24V, a tensão de saída (vo) é de 5V com corrente na carga (io) de 500mA. O indutor (Lo) possui indutância de 500uH e o capacitor (Co) uma capacitância de 10uF. Para uma frequência de chaveamento da chave S1 de 50kHz, a oscilação (ripple) de tensão na carga (Ro) é de aproximadamente:
