Questão
ID 3133083Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2025 Banca: CEFET MG - Comissão de Organização de Concursos Órgão: Centro Federal de Educação Tecnológica de Minas Gerais
Material para Consulta.

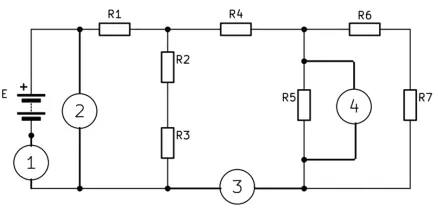

Considerando o circuito abaixo, julgue as afirmações a seguir.
I- O instrumento 4 pode ser um ohmímetro medindo a resistência do resistor R5.
II- O instrumento 3 pode ser um amperímetro medindo a corrente do resistor R4.
III- O instrumento 2 deve apresentar resistência interna idealmente infinita.
IV- Se o resistor R7 queimar abrindo o circuito, a medida de 3 será menor, e a medida de 2 não se altera.
Em relação ao circuito acima, são corretas as afirmativas
