Questão
ID 3133069Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Proteção de Sobrecorrente Direcional e Diferencial
Ano: 2025 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

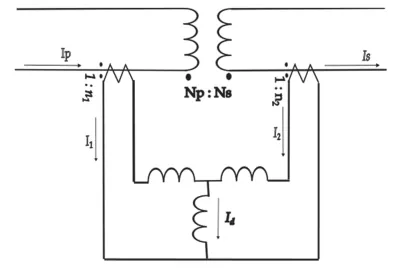

Em transformadores de grande porte, é comum o emprego de relês diferenciais para a proteção contra falhas internas. O esquema da figura a seguir mostra um transformador monofásico com relação de espiras Np:Ns, equipado com 2 transformadores de corrente (TC) que alimentam as bobinas de um relê diferencial.
O TC do primário possui relação de espiras 1:n1 e o do secundário 1:n2. Quais devem ser os valores de n1 e n2 para que, em condições normais de operação, ou seja, sem falhas internas ao transformador, a corrente diferencial Id seja nula?
