Questão
ID 3133064Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Impedâncias de Sequência e Diagramas de Sequências (Componentes Simétricos)
Ano: 2025 Banca: FUVEST - Fundação Universitária para o Vestibular da USP Órgão: Universidade de São Paulo

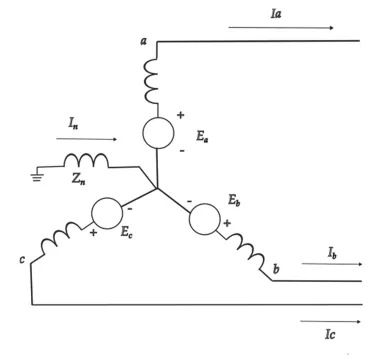

O circuito equivalente de um gerador síncrono aterrado por meio de um reator é apresentado na figura a seguir:
Em uma situação de carga desequilibrada, por exemplo em uma condição de falta, as correntes fasoriais do estator do gerador Ia, Ib e Ic podem ser decompostas em suas componentes simétricas, ou seja, nas correntes fasoriais de sequência positiva, Ia1, Ib1 e Ic1, nas correntes fasoriais de sequência negativa Ia2, Ib2 e Ic2 e nas correntes de sequência zero Ia0, Ib0 e Ic0. É correto afirmar que a corrente que circula na impedância Zn de aterramento é igual a:
