Questão 3133036 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3133036

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Santa Rosa

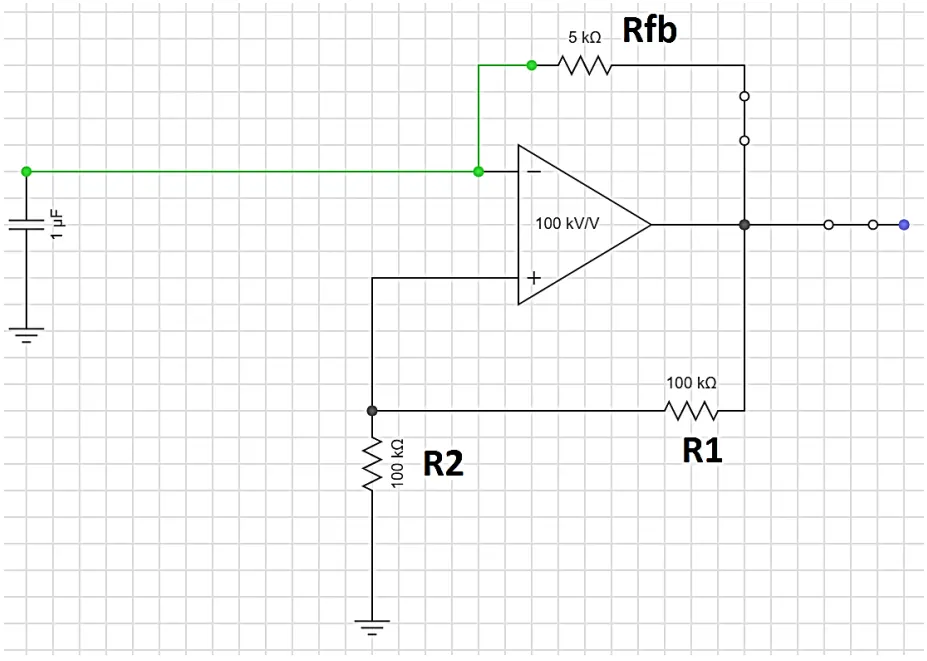

Analise a figura abaixo, que apresenta um circuito de conhecida utilização, e as informações presentes no formulário disponibilizado.

Formulário:

𝑙𝑛(3) = 1,0986

𝑓 = \(\frac{1}{2.ln(3)R_{fb}C}\)

𝑅𝑓𝑏 = 5𝑘𝛺

𝐶 = 1µ𝐹

Nota: utilize arredondamento até a 2ª casa decimal.

Sobre o circuito acima, assinale a alternativa correta.

Alternativa A:
Circuito analógico com amplificador operacional, conhecido como oscilador de relaxação, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
Alternativa B:
Circuito analógico a transistor, conhecido como oscilador push-pull, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
Alternativa C:
Circuito analógico com amplificador operacional, conhecido como oscilador de relaxação, e utilizado como gerador de onda dente de serra. No circuito, a frequência de ressonância é de aproximadamente f = 9k1 Hz.
Alternativa D:
Circuito analógico com amplificador operacional, conhecido como oscilador a cristal de quartzo, e utilizado como gerador de onda quadrada. No circuito, a frequência de ressonância é de aproximadamente f = 90k Hz.
Alternativa E:
Circuito digital que utiliza porta NOT, conhecido como oscilador digital realimentado, e utilizado como gerador de onda dente de serra. No circuito, a frequência de ressonância é de aproximadamente f = 91 Hz.
