Questão 3133028 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3133028

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

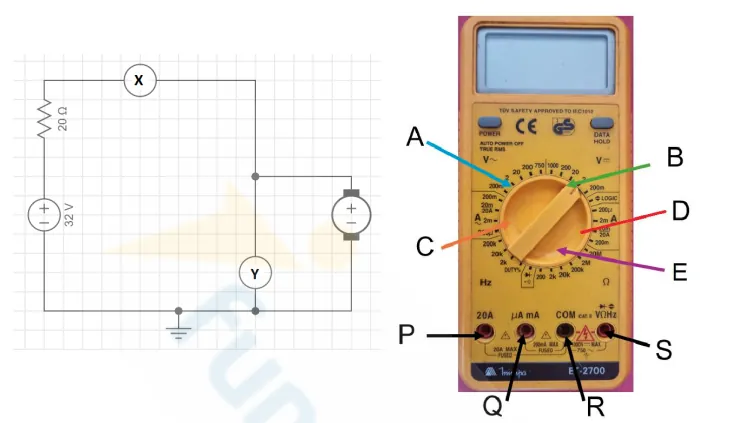

Para medir a tensão e a corrente do circuito elétrico abaixo, deve-se posicionar o multímetro nos pontos X e Y. Nesse sentido, assinale a alternativa que indica corretamente o posicionamento dos instrumentos, a grandeza a ser mensurada e a configuração do multímetro. Observação: considere os instrumentos como ideais.

Alternativa A:
Posição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.
Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
Alternativa B:
Posição X: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
Posição Y: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.
Alternativa C:
Posição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala D.
Alternativa D:
Posição X: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala B.
Posição Y: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala B.
Alternativa E:
Posição X: Amperímetro (corrente) – Configuração: conector da ponteira preta em Q e conector da ponteira vermelha em R. Ajustar seletor para escala E.
Posição Y: Voltímetro (tensão) – Configuração: conector da ponteira preta em R e conector da ponteira vermelha em S. Ajustar seletor para escala A.
