Questão
ID 3133027Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

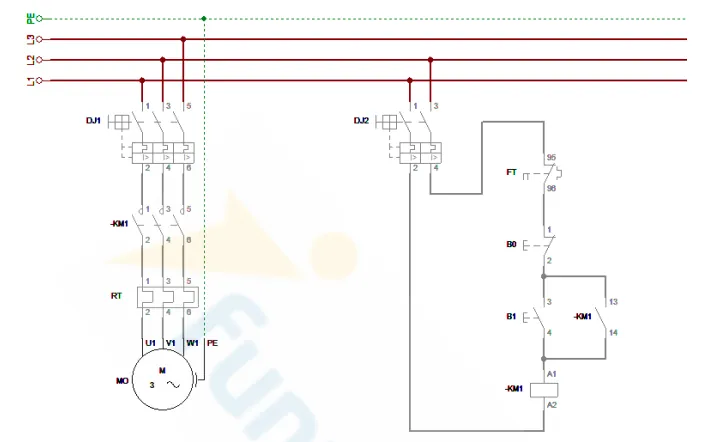

Considerando a figura abaixo, que exibe um diagrama de força e de controle do acionamento de um motor trifásico, enumere as sequências abaixo de acordo com a ordem correta para ativação e desativação do motor.
Sequência para ativação do Motor
( ) Como consequência, A contatora KM1 será energizada.
( ) Pressionar botão B1.
( ) Ligar disjuntores DJ1 e DJ2.
( ) Com a contatora energizada, as chaves KM1 serão fechadas e travadas, acionando o motor trifásico, que entrará em funcionamento.
Sequência para desativação do Motor
( ) Pressionar o botão B0.
( ) Sem energia na contatora KM1, as chaves Km1 serão liberadas, abertas, desligando o motor.
( ) Como consequência, a contatora KM1 será desenergizada.
( ) Os disjuntores DJ1 e DJ2 poderão ser desligados, a critério do operador.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
