Questão
ID 3133010Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

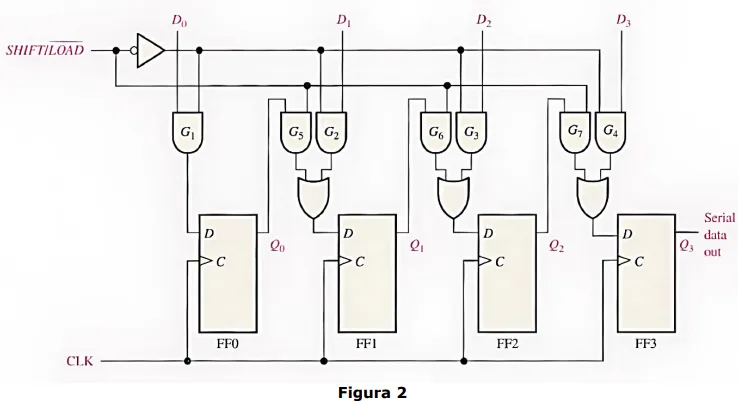

Analise a Figura 2 abaixo, que exibe um diagrama lógico de circuito largamente utilizado em projetos digitais:
Fonte: Adaptado de Floyd (2007).
Considerando as informações apresentadas, o diagrama apresentado trata-se de um:
