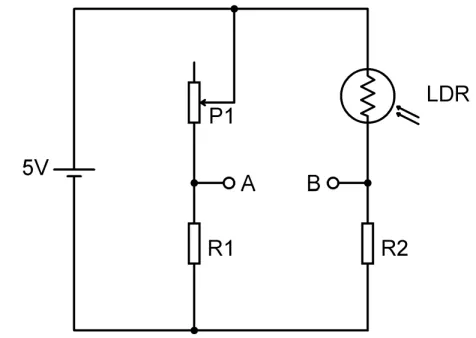

O circuito apresentado a seguir é utilizado para medir a luminosidade de uma sala. Em destaque, encontra-se um sensor LDR (Light Dependent Resistor), cuja resistência elétrica varia conforme a intensidade da luz incidente. Considerando-se a iluminação natural do ambiente, foi realizado o ajuste de zero da tensão VAB, resultando em um valor de 2,5 kΩ para o potenciômetro P1.
Fonte: Funcern 2025.
Sendo assim, se, para uma determinada iluminação, a resistência do LDR é igual a 6 kΩ e R1 = R2 = 10 kΩ, a tensão VAB é
