Questão
ID 3132941Disciplina: Engenharia Mecatrônica
Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

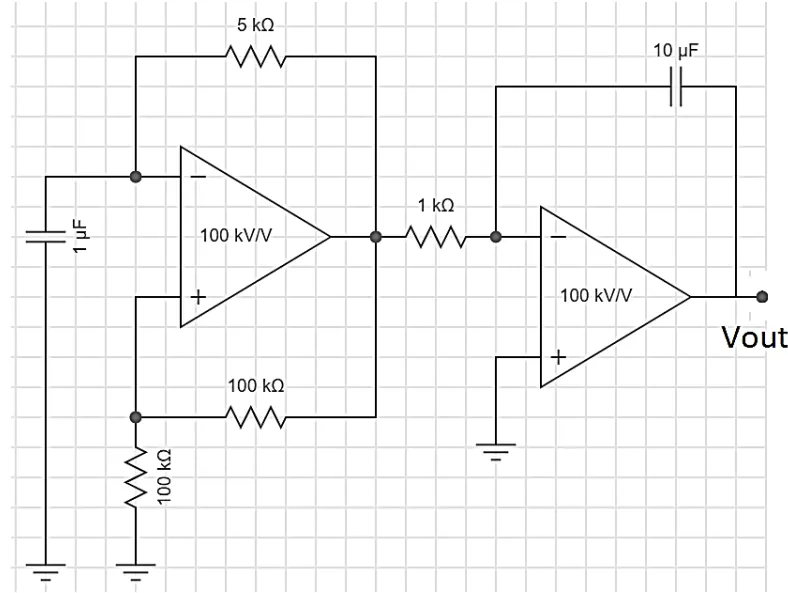

A Figura 20 abaixo apresenta um circuito utilizando dois amplificadores operacionais.
Figura 20
Sobre o circuito apresentado, analise as assertivas a seguir:
I. A saída Vout corresponde a uma onda senoidal.
II. O circuito é um filtro ativo de dois estágios.
III. Pode-se identificar o funcionamento como o de um tipo de oscilador.
IV. A saída Vout corresponde a uma onda quadrada.
Quais estão corretas?
