Uma rede sequencial de entrada “𝑥” e saída “𝑧” possui dois flip-flops do tipo JK (A e B). As funções de entrada dos flip-flops são descritas a seguir.
𝐽𝐴 = 𝑥𝑄'𝐵 𝐾𝐴 = 𝑄𝐵
𝐽𝐵 = 𝑄𝐴 𝐾𝐵 = 𝑥′𝑄'𝐴
A saída “𝑧” é definida por:
𝑧 = 𝑄𝐴 + 𝑄𝐵

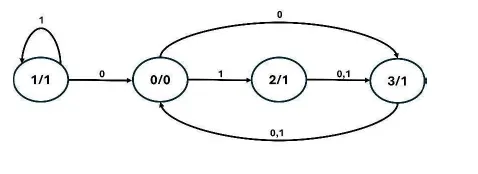

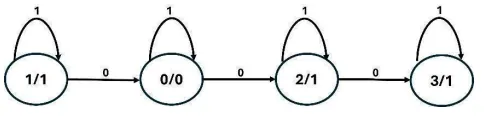

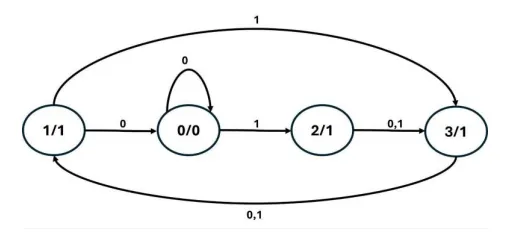

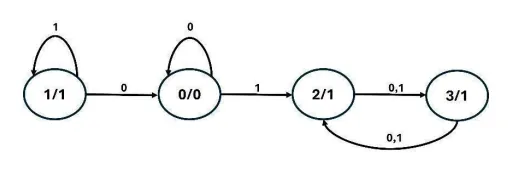

O diagrama de estados dessa rede sequencial está corretamente representado na opção
