Questão 3132878

Engenharia Mecatrônica · 2025

Questão

ID 3132878

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Grupo Hospitalar Conceição

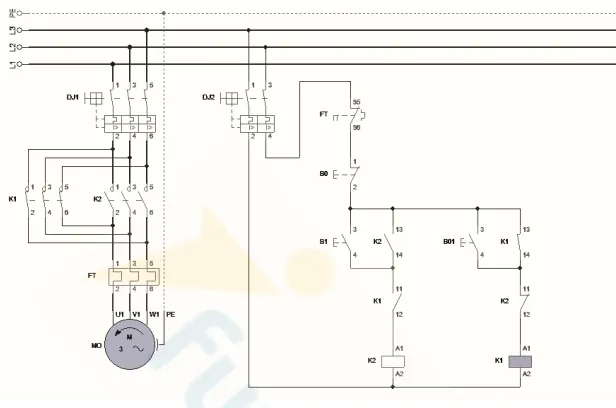

Analise a situação representada nos diagramas de força e controle da figura abaixo e assinale a alternativa correta.

Alternativa A:
O motor não está em funcionamento, e os disjuntores trifásicos DJ1 estão desarmados.
Alternativa B:
O motor não está em funcionamento, e os disjuntores trifásicos DJ2 estão desarmados.
Alternativa C:
A partida do motor ocorre no acionamento do botão B0.
Alternativa D:
O motor está em funcionamento, a contatora K2 está armada e fechando os contatos da chave trifásica K2, rotação no sentido horário.
Alternativa E:
O motor está em funcionamento, a contatora K1 está armada e fechando os contatos da chave trifásica K1, rotação no sentido anti-horário.
