Questão
ID 3132867Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2025 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Companhia de Saneamento do Distrito Federal

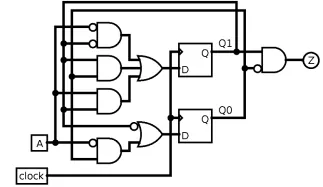

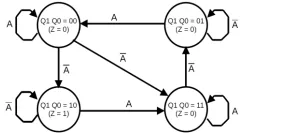

Considerando a máquina de estados síncrona apresentada na figura precedente, assinale a opção que corresponde ao diagrama de estados que descreve o comportamento dessa máquina.
