Questão 3132853

Engenharia Mecatrônica · 2025

Questão

ID 3132853

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas Ladder

Ano: 2025 Banca: PROGEPE - Pró-Reitoria de Gestão de Pessoas Órgão: Universidade Federal do Paraná

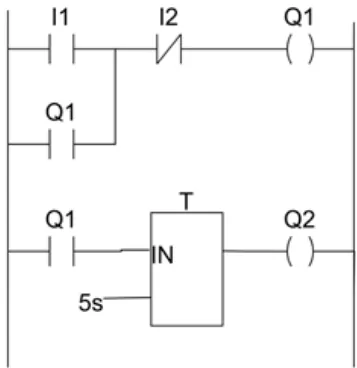

Considere o diagrama de contato a seguir, que retrata o acionamento de dois motores:

Assinale a alternativa que representa corretamente o diagrama.

Alternativa A:
Se o contato I1 abrir (ex: um botão de ligar) e o contato I2 estiver fechado (botão de desligar), a saída Q1 é acionada e liga o motor 1.
Alternativa B:
O motor Q2 fica ligado por 5 segundos, logo que se liga o motor em Q1, e desliga 5 segundos depois de o motor Q1 desligar.
Alternativa C:
Se o contato I1 abrir, mas o motor já estiver ligado (saída Q1 acionada), então o motor continua ligado até que se feche o contato I2.
Alternativa D:
Se o contato Q1 abrir (ex: um botão de ligar) e o contato I2 estiver fechado (saída do motor), a saída Q1 é acionada e liga o motor 1.
Alternativa E:
O motor Q2 desliga 5 segundos depois de o motor em Q1 ligar e liga 5 segundos depois de o motor Q1 desligar.
