Questão
ID 3132828Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Considerar estes valores quando necessário:
√2 = 1,41
√3 = 1,73
𝑠𝑒𝑛(30°) = 1/2
𝑠𝑒𝑛(45°) = √2/2
𝑠𝑒𝑛(60°) = √3/2
𝜋 = 3,14
𝑐𝑜𝑠(30°) = √3/2
𝑐𝑜𝑠(45°) = √2/2
𝑐𝑜𝑠(60°) = 1/2

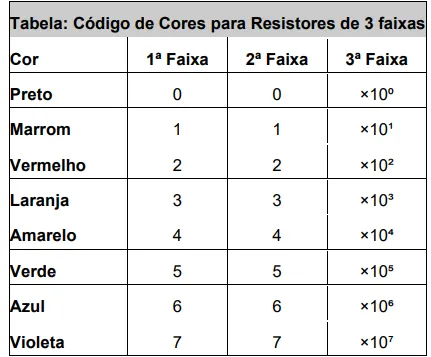

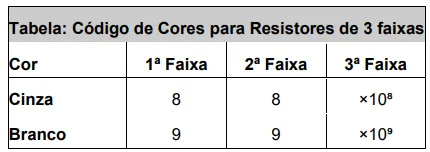

O código de cores é a maneira mais comum de se identificar resistores. A tabela a seguir apresenta o código resumido para resistores de 3 faixas.
Fonte: FUNCERN, 2025.

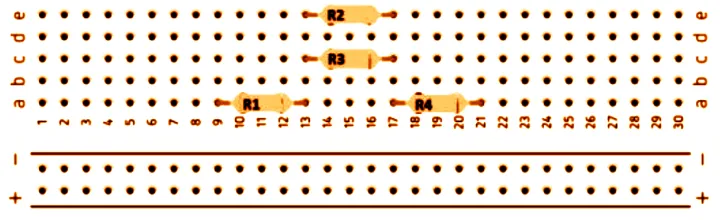

O circuito a seguir foi montado em uma matriz de contato. Conforme visualizado na figura, essa matriz de contatos possui 30 colunas, numeradas de 1 a 30, e 5 linhas, nomeadas da letra “a” até a letra “e”. Cada terminal de componente ou de instrumento de medida deve estar localizado em um par linha/coluna, conforme representado na figura a seguir.
Fonte: FUNCERN, 2025.
Os resistores utilizados possuem as seguintes sequência de cores:
● R1 (Marrom, Preto, Vermelho);
● R2 (Verde, Azul, Marrom);
● R3 (Vermelho, Vermelho, Vermelho); e
● R4 ( Marrom, Verde, Laranja).
Um multímetro digital foi utilizado para fazer a medição de resistência em escala automática. Realizou-se a medição com as ponteiras do multímetro, localizadas na coluna 9 com a linha “b” e na coluna 17 com linha “d”. Com base nas informações fornecidas, o valor de resistência indicado no multímetro foi:
