Questão
ID 3132816Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Tangará da Serra

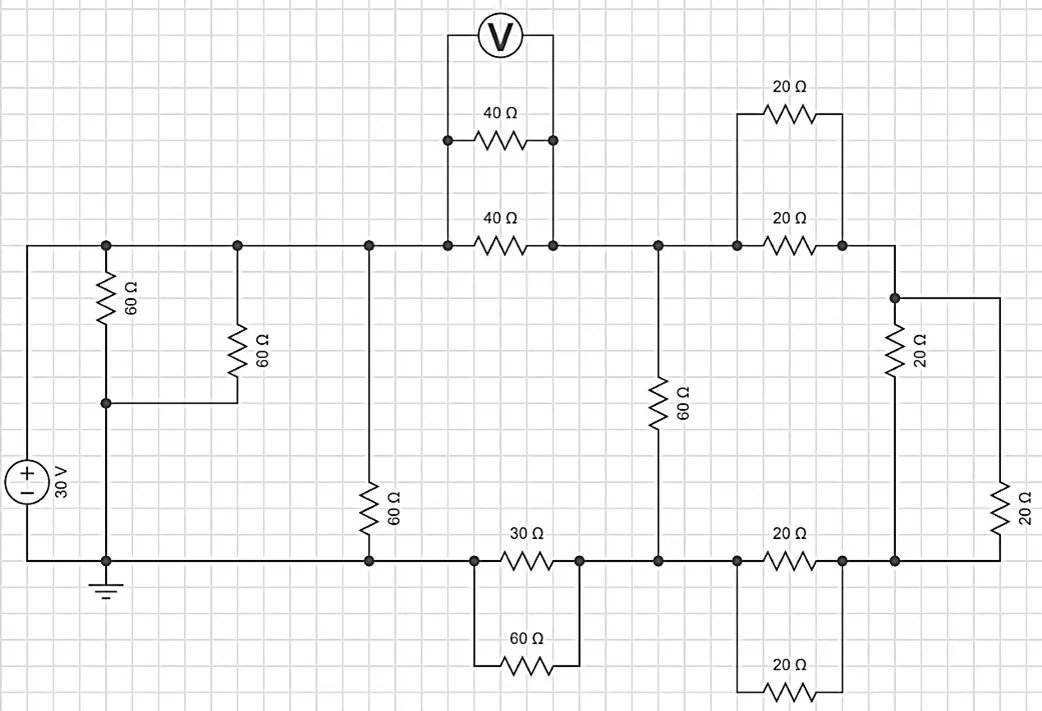

Considerando o circuito apresentado na Figura 9 abaixo, determine a leitura do voltímetro.
Figura 9
