O setor de engenharia de uma concessionária de distribuição de energia elétrica, precisa analisar o impacto técnico em seu alimentador de distribuição diante da presença de um sistema fotovoltaico instalado em uma residência, ambos conectados à rede elétrica pública. A rede elétrica foi modelada pelo seu equivalente de Thevenin no ponto de interesse, sendo representado também o ponto de acoplamento comum entre a concessionária, a unidade consumidora e o gerador fotovoltaico.

Em um determinado momento do dia, a geração de energia elétrica superou a demanda da unidade consumidora, uma vez que esse sistema representa uma rede de distribuição secundária.

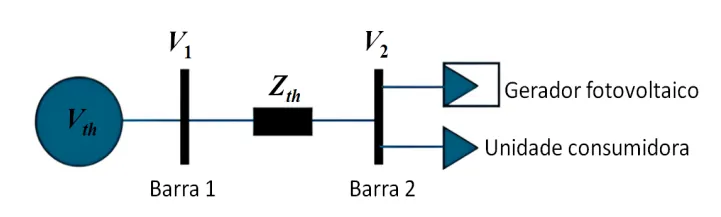

Assinale a alternativa correta que indica o comportamento da tensão apresentado na figura.
