Questão
ID 3132724Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)
Ano: 2026 Banca: COPEVE/UFAL - FUNDEPES Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Alagoas

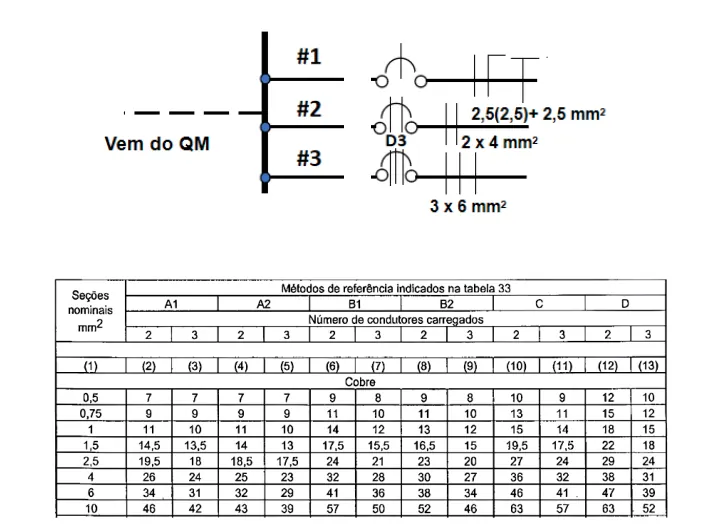

Para o circuito trifásico que será alimentado em 220 \(\sqrt{3}\) V de tensão de linha, os condutores a serem utilizados são de cobre com isolação em PVC, temperatura ambiente, instalados conforme a maneira B1.
Extrato da Tabela 36 da norma ABNT NBR 5410:2004.
Com base na figura e na tabela apresentadas, se a potência da carga for de 21,12 kVA, o disjuntor D3 a ser adotado para proteção do circuito #3 é de
