Questão
ID 3132655Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2026 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Condado
O circuito elétrico da Figura 01 foi desenvolvido para a verificação de conceitos da disciplina de eletricidade básica em um curso profissionalizante destinado a eletricistas prediais. A chave Ch_01 permite conectar e desconectar o resistor R3 ao circuito, desde que esteja, respectivamente, fechada ou aberta.

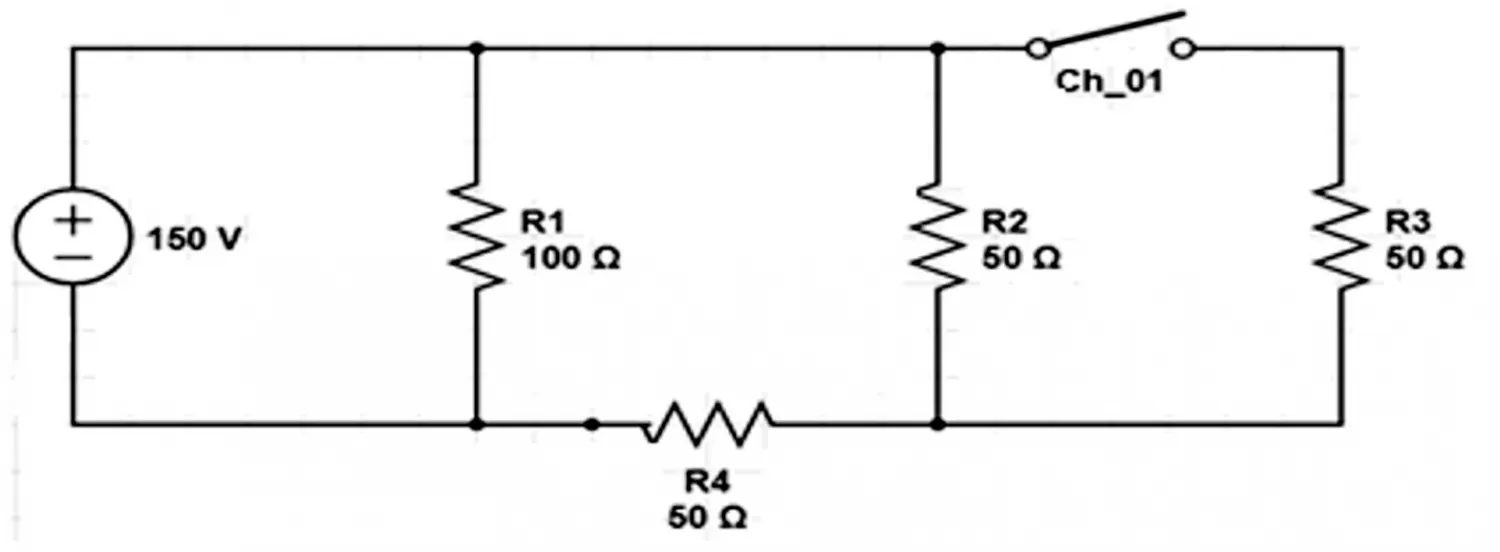

Figura 01 – Circuito elétrico
Com base no circuito elétrico da Figura 01 e conceitos básicos de análise de circuitos elétricos em corrente contínua, analise as assertivas a seguir.
I- Quando a chave Ch_01 está aberta, a corrente elétrica que circula em R2 é igual a 1,5 A.
II- Para medir a tensão elétrica sobre R1, devemos conectar um voltímetro em paralelo com seus terminais. O valor medido deve ser 150 V, visto que o resistor R1 está em paralelo com a fonte de tensão contínua do circuito.
III- Quando a chave Ch_01 está fechada, a resistência equivalente do circuito é igual a 25Ω.
IV- A corrente que circula em R1 é igual a 1,5A e independe se a chave Ch_01 está aberta ou fechada.
É CORRETO o que se afirma apenas em:
