Questão
ID 3132605Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

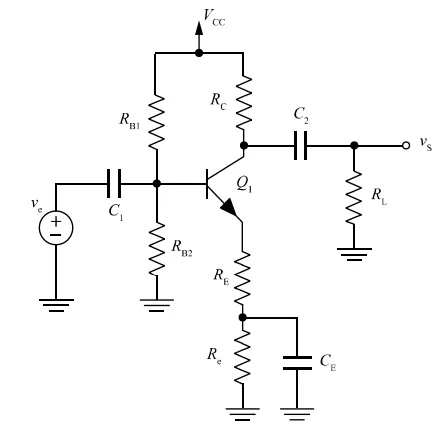

No circuito ilustrado anteriormente, VCC = 15 V, β = 200, RC = 5 kΩ, RE = 500 Ω, Re = 3,8 kΩ, RB1 = 10 kΩ e RB2 = 5 kΩ. Para análise em CA na faixa de operação, consideram-se os capacitores em curto-circuito; para análise do ponto de operação em CC, consideram-se os capacitores em circuito aberto.
A partir das informações e da ilustração apresentadas, considerando que a tensão entre a base e o emissor seja VBE = 0,7 V, julgue os itens a seguir.
Na faixa de passagem, a impedância de entrada vista pela fonte de sinal ve é menor que 5 kΩ.
