Questão 3132560

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 3132560

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Piauí

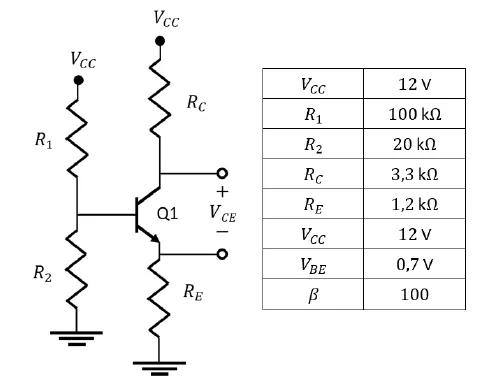

Considere o circuito abaixo que utiliza um transistor NPN (Q1) com a configuração de polarização por divisor de tensão.

Com relação a este amplificador, é corretol afirmar que

Alternativa A:
a corrente no coletor é aproximadamente igual a 1 mA e o transistor opera na região ativa.
Alternativa B:
a corrente na base é aproximadamente igual a 10 μA e o transistor opera na região de corte.
Alternativa C:
a corrente no emissor é aproximadamente igual a 1 mA e o transistor opera na região de saturação.
Alternativa D:
a tensão 𝑉_𝐶𝐸 é aproximadamente igual a 7,14 V e o transistor opera na região de corte.
Alternativa E:
a tensão 𝑉_𝐶𝐵 é aproximadamente igual a 0,6 V e o transistor opera na região ativa.
