Questão 3132522

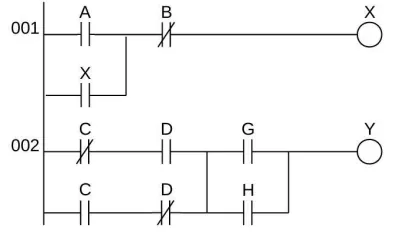

Ladder é uma linguagem de programação gráfi ca muito utilizada em CLPs, facilitando o controle de processos industriais através da simulação de circuitos eletromecânicos. Sobre o código em linguagem Ladder abaixo, analise as proposições.

Adaptado de: MENDES, R. M. Programa de CLPs. Métodos e Técnicas. São Carlos, 2021.

I. O componente A atua como um contato normalmente aberto.

II. Há dois contatos selos no código.

III. Os contatos G e H atuam com a lógica booleana AND.

IV. Há uma lógica booleana OU-Exclusivo implementada no circuito.

Está(ão) CORRETA(S) a(s) alternativa(s):
