Questão
ID 3132514Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2026 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço Autônomo Municipal de Água e Esgoto de Campos Novos

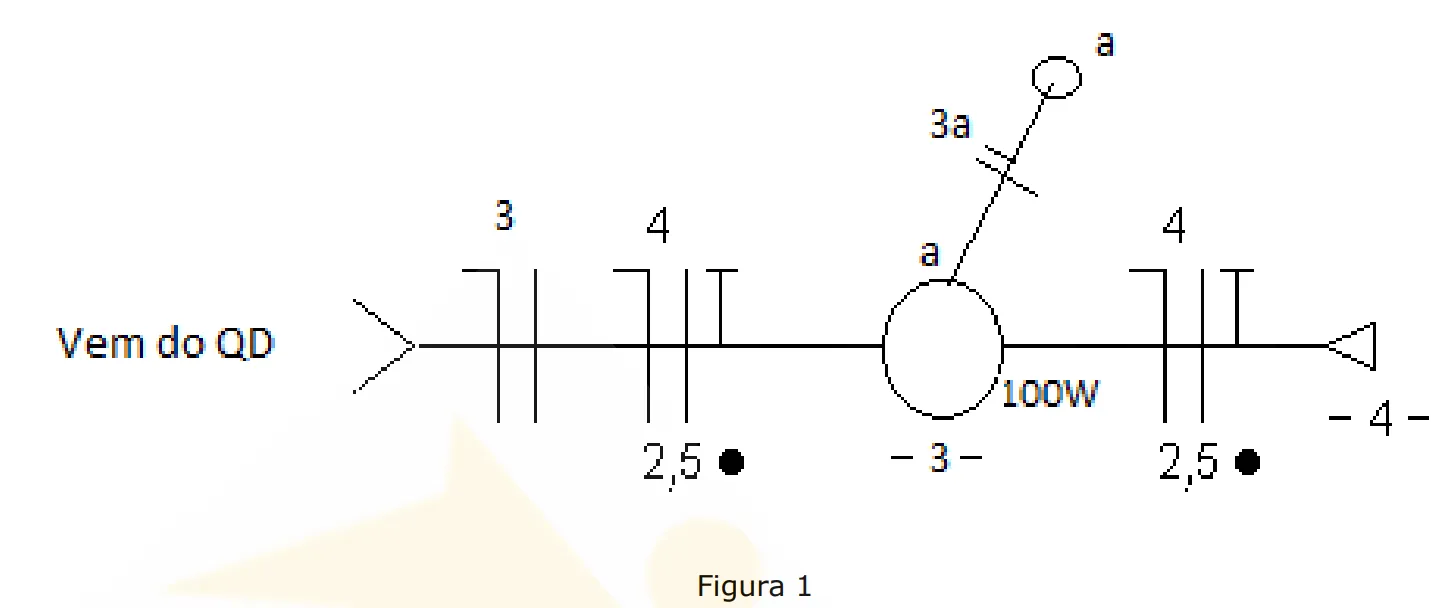

Sobre a Figura 1 abaixo, que apresenta um diagrama unifilar, analise as assertivas que seguem:
I. O circuito 4 é composto pelos condutores fase, neutro e retorno.
II. A seção dos condutores do circuito 4 é 1,5 mm².
III. O circuito 3 é composto pelos condutores fase e neutro.
IV. O circuito 4 alimenta uma tomada de força monofásica.
Quais estão corretas?
