Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2026 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Nova Floresta

Em muitas situações do dia a dia, o eletricista se depara com motores trifásicos de seis terminais, nos quais o fechamento das bobinas é feito de forma prática usando chapinhas de metal, que funcionam como pontes (jumpers) na caixa de ligação. Essa configuração permite que o mesmo motor seja adaptado para diferentes níveis de tensão, dependendo de como essas conexões são arranjadas.

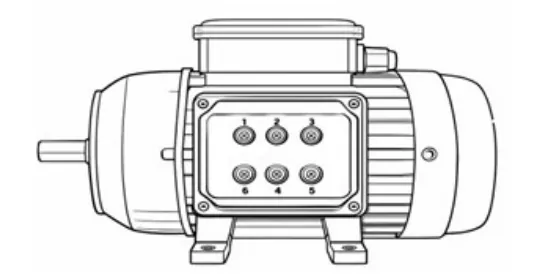

Figura 2 – Ilustração de um motor trifásico de 6 pontas com ligação por chapas metálicas.

Fonte: CPCON, 2026.

Sabendo disso, e observando a caixa de terminais do motor trifásico representado na Figura 2, qual é o procedimento CORRETO para realizar o fechamento em estrela (Y) e em triângulo (Δ), respectivamente?

Alternativa A:
Unir os terminais 1, 2 e 3 para a ligação estrela; e unir os terminais 4, 5 e 6 para a ligação triângulo.
Alternativa B:
Unir os terminais 4, 5 e 6 para a ligação estrela; e conectar 1 com 6, 2 com 4 e 3 com 5 para a ligação triângulo.
Alternativa C:
Unir os terminais 4, 5 e 6 para a ligação estrela; e conectar 1 com 4, 2 com 5 e 3 com 6 para a ligação triângulo.
Alternativa D:
Conectar 1 com 6, 2 com 4 e 3 com 5 para a ligação estrela; e unir os terminais 4, 5 e 6 para a ligação triângulo.
Alternativa E:
Unir os terminais 1, 4 e 6 para a ligação estrela; e conectar 2 com 3, 4 com 5 e 1 com 6 para a ligação triângulo.
