Questão 3132389 de Engenharia Elétrica e Engenharia Eletrônica - COPEVE/UFAL 2026

Questão

ID 3132389

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Subestações: Custos, Diagramas Unifilares, Tipos de Barramentos e Sistemas Auxiliares

Ano: 2026 Banca: COPEVE/UFAL - FUNDEPES Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Alagoas

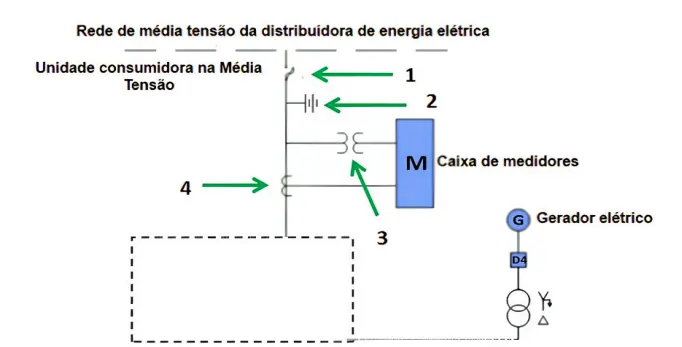

A conexão de geradores particulares das redes de distribuição elétrica requer o entendimento de normas específicas de cada central distribuidora e de quais equipamentos elétricos devem ser conectados a rede elétrica, desde o lado da concessionária, bem como do cliente, para garantir a adequada conexão do gerador elétrico ao sistema. Na figura, pode-se observar o recorte de um diagrama unifilar para a conexão em paralelo de um gerador elétrico na média tensão.

Os equipamentos elétricos listados na ordem de 1 a 4 são, respectivamente:

Alternativa A:
1 - chave fusível; 2 - pára-raios; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
Alternativa B:
1 - chave fusível; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
Alternativa C:
1 - chave fusível; 2 - aterramanento; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
Alternativa D:
1 - chave secnionadora; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
Alternativa E:
1 - chave seccionadora; 2 - aterramento; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
