Questão
ID 3132336Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2026 Banca: Instituto Verbena Órgão: Câmara Municipal de Goiânia
Observe a imagem a seguir.

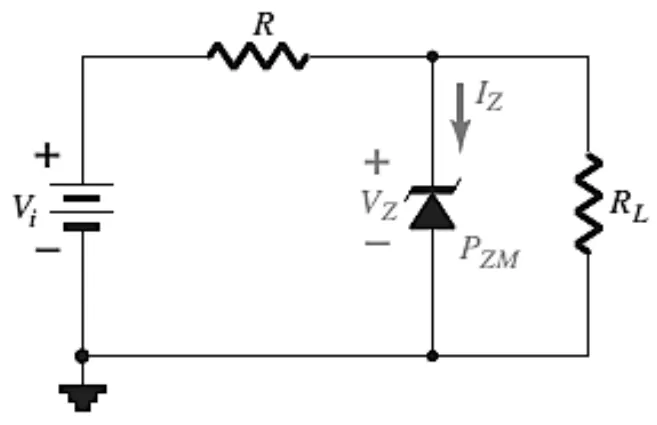

Figura 1. Circuito regulador de tensão com diodo Zener. Fonte: BOYLESTAD, R. L., NASHELSKY, L. Dispositivos eletrônicos e teoria de circuitos. Editora Prentice-Hall do Brasil. 2004.
Os diodos são componentes importantes em sistemas e equipamentos eletrônicos, sendo considerados a base da eletrônica. Considere o circuito regulador de tensão com diodo Zener na Figura 1, com os seguintes parâmetros: resistência de carga 𝑅𝐿 = 2 𝑘Ω, resistência-série da fonte 𝑅 = 1 𝑘Ω, tensão Zener 𝑉𝑍 = 10 𝑉 e potência máxima do diodo Zener 𝑃𝑍M = 40 𝑚W. Quais são, respectivamente, os valores máximo e mínimo de tensão na fonte 𝑉𝑖 que mantêm o funcionamento adequado desse circuito?
