Questão
ID 3132263Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

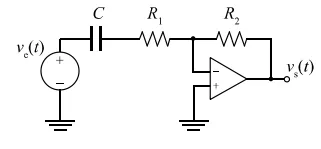

Com relação ao circuito precedente, em que ve(t) e vs(t) correspondem à entrada e à saída do circuito, respectivamente, julgue os itens a seguir.
A função de transferência do circuito em questão é dada pela expressão a seguir.
\(H(s) = -\frac{R_2}{R_1} \frac{1}{1 + \frac{1}{s C R_1}}\)
