Questão
ID 3132249Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Piauí
Atenção: a partir das características do circuito a seguir e dos conceitos de controladores eletrônicos, responda às próximas duas questões.
Um perito, ao analisar o circuito de um controlador automático industrial, obteve o seguinte esquema:
O circuito é composto de dois resistores R1 e R2, dois capacitores C1 e C2 e um amplificador operacional (Amp Op).

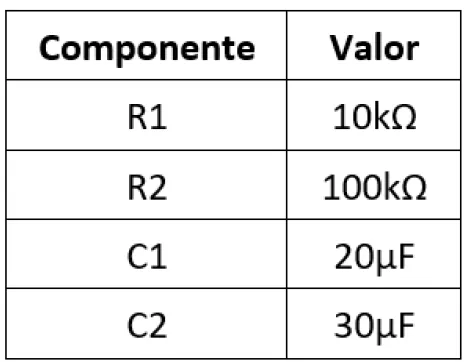

Sabendo-se que os valores nominais dos componentes são:
Assinale a opção que indica a função de transferência 𝐺(𝑠)=𝑉𝑆(𝑠)/𝑉𝐸(𝑠) do controlador.
