Questão
ID 3132239Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos de Comunicações (Multiplicadores de Frequência, Misturadores, Moduladores e Correlatos)
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Piauí

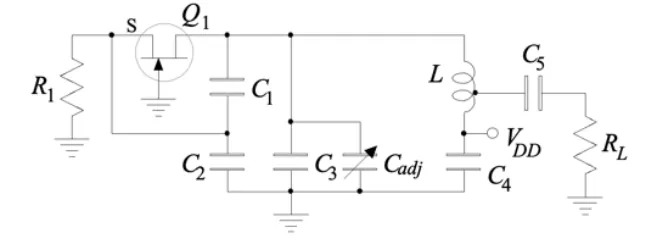

Considere o circuito a seguir:
Sabendo que o oscilador do circuito opera em 80 MHz e dado que \(C_1 = 5\text{ pF}, \ C_2 = 20\text{ pF}, \ C_3 = 33\text{ pF}, \ L = 0,1\ \mu\text{H e } Q_1: C_{gs} = 2,5\text{ pF} \pm 20\%\) , a capacitância de Cadj para o Cgs no valor nominal é de aproximadamente
