Questão
ID 3132197Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2026 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Condado

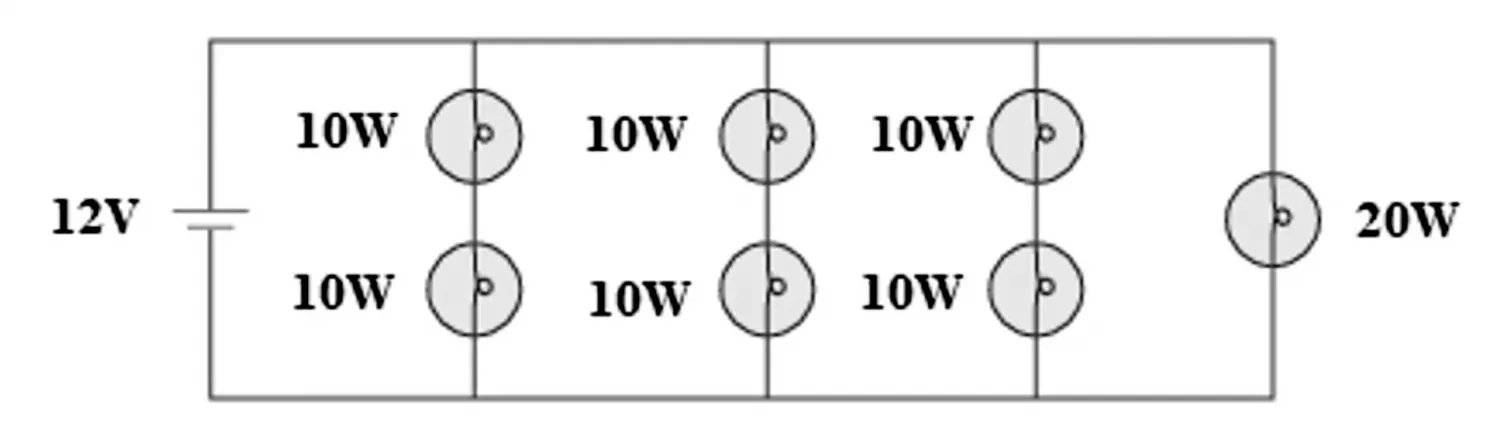

Um conjunto de 7 lâmpadas, conforme mostrado na Figura 3, forma um circuito elétrico que simula o sistema de iluminação de uma sala de reunião. As lâmpadas encontram-se conectadas entre si, formando associações em série ou em paralelo e são alimentadas por uma bateria de 12V.
Figura 03 – Sistema de iluminação
Considerando o contexto, o circuito elétrico apresentado e que os elementos do circuito são ideais, analise as assertivas a seguir.
I- A potência total fornecida pela fonte é 70W.
II- A corrente elétrica fornecida pela bateria, aproximadamente 6,6 A, é distribuída igualmente para cada ramo do circuito.
III- A corrente elétrica que circula na lâmpada de 20W é duas vezes maior que a corrente elétrica que circula em cada lâmpada de 10W.
IV- A resistência elétrica de cada lâmpada de 10W é aproximadamente 3,64Ω.
É CORRETO o que se afirma apenas em:
