Questão
ID 3132182Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2026 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Condado
As características elétricas do funcionamento de uma determinada máquina monofásica que opera em 220/CA/60Hz e que deve ser instalada por Gil, eletricista autônomo, em uma panificadora, podem ser estudadas com base no circuito elétrico da Figura 02.
Considerar π = 3,14

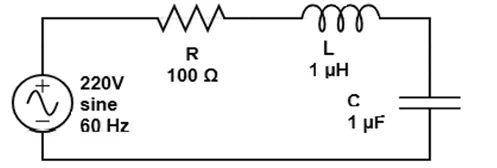

Figura 02 – Circuito RLC série
Com base no circuito elétrico da Figura 02, analise as assertivas a seguir.
I- Trata-se de um circuito RLC – Série, cuja resistência é R = 100Ω, a indutância é L =1μH e a capacitância é F=1μF.
II- A reatância indutiva do circuito é aproximadamente igual a 377μΩ.
III- A queda de tensão no capacitor C está defasada em 90º da corrente elétrica que o atravessa, pois no capacitor a corrente está adiantada da tensão em 90º.
IV- A corrente elétrica que circula em cada elemento do circuito é a mesma, visto que estão conectados em série, e pode ser determinada diretamente pela equação I = ZT *V, sendo ZT a impedância equivalente do circuito e V a tensão da fonte.
É CORRETO o que se afirma apenas em:
