Questão
ID 3132168Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade do Estado de Santa Catarina

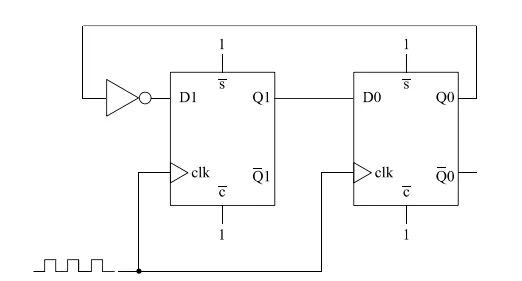

O circuito precedente utiliza dois flip-flops tipo D, ambos acionados por borda de subida do sinal de relógio (clk). Nesse circuito, quaisquer controles assíncronos (PRESET/CLEAR), se existentes, estão configurados de modo a permitir operação contínua. Em relação ao circuito mostrado, julgue o item a seguir.
As informações presentes no circuito permitem inferir que os estados das saídas (Q1, Q0), observados imediatamente após cada borda de subida do relógio, evoluem de forma cíclica, conforme a seguinte a sequência.
00 → 10 → 11 → 01 → 00 → ...
