Questão
ID 3132165Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade do Estado de Santa Catarina

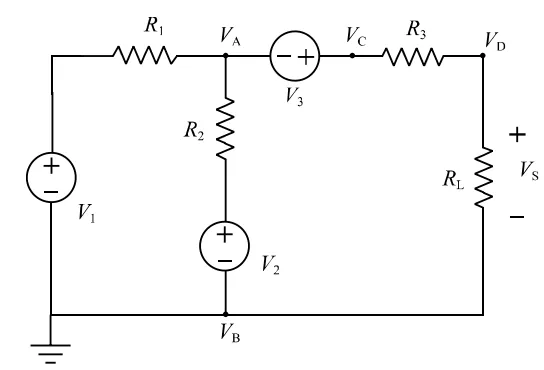

No circuito ilustrado na figura precedente, o nó VB tem tensão igual a zero e é a referência desse circuito, no qual V1 = 10 V, V2 = V3 = 5 V, R1=R2 = 2 k \(\Omega\) , R3 = 1 k \(\Omega\) e RL = 8 k \(\Omega\) .
A partir dessas informações, julgue os itens a seguir.
Caso o circuito em tela seja modelado como um circuito equivalente de Norton a partir dos nós D e B e seja retirado o resistor RL, então o circuito terá uma fonte de corrente IN = 6,25 mA e uma resistência equivalente de Norton RN = 2 \(k\Omega\) .
