Questão
ID 3132164Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade do Estado de Santa Catarina

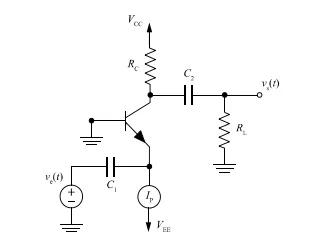

A figura apresentada representa um amplificador com transistor bipolar (BJT) que opera em pequenos sinais (faixa média), sendo os capacitores de acoplamento ideais. Em relação a esse circuito, desprezando o efeito Early (rₒ → ∞) e considerando VCC = 15 V, VEE = −15 , IP = IE = 2 mA, β = 100, RC = 3,9 kΩ, RL = 100 kΩ e VT = 26 mV, julgue o item a seguir.
O amplificador descrito está na configuração base comum e, em pequenos sinais, apresenta impedância de entrada da ordem de 130 Ω, ganho de tensão aproximadamente igual a −50, saída defasada de 180° em relação à entrada, e ganho de corrente aproximadamente igual a 10.
