Questão
ID 3132160Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade do Estado de Santa Catarina

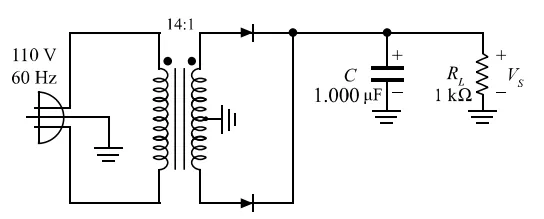

A figura precedente ilustra uma fonte de alimentação com transformador de tomada central, sendo a razão de transformação entre o primário e cada metade do secundário equivalente a 14:1. A tensão de entrada desse circuito é igual a 110 VRMS com frequência igual a 60 Hz.
Em relação ao circuito mostrado, julgue o item a seguir.
O circuito apresenta uma fonte não regulada em que o valor médio da tensão na carga (VS) é menor que 11 V.
