Questão
ID 3131984Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade do Estado de Santa Catarina

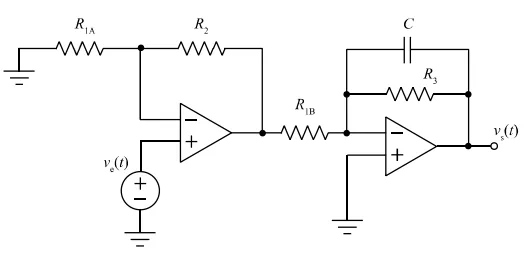

O circuito precedente é constituído por dois amplificadores operacionais e componentes passivos lineares. Nesse circuito, \(R_{1A}=R_{1B}=1\text{ k}\Omega,R_2=2\text{ k}\Omega,R_3=5\text{ k}\Omega\) e \(C=33\text{ nF}\) . A tensão de entrada é \(v_e(t)\) e a tensão de saída é \(v_s(t).\)
A respeito desse circuito, julgue os itens a seguir.
O circuito contém um filtro passa-alta de primeira ordem, com frequência de corte igual a 3.000 Hz.
