Questão 3067907

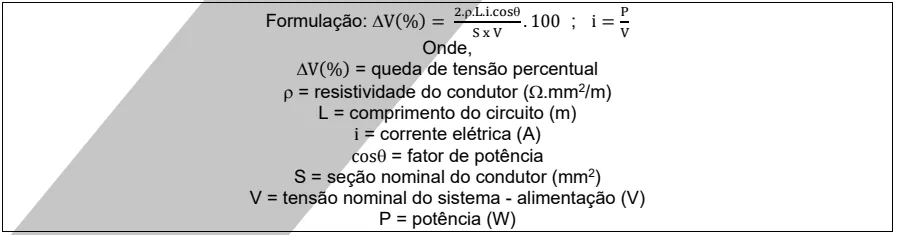

Em projetos elétricos, o cálculo da queda de tensão é de extrema importância para o correto dimensionamento de circuitos elétricos, possibilitando a indicação adequada de condutores, disjuntores etc. Diante disso, a NBR 5410/2004 apresenta os limites possíveis da queda de tensão em relação à tensão nominal da instalação. Ressalta-se que a queda de tensão pode ser calculada pela formulação apresentada a seguir:

Considerando o limite máximo da queda de tensão nos circuitos terminais, estabelecido pela NBR 5410/2004, a seção nominal mínima do condutor necessário para instalação de um chuveiro elétrico com 8800 Watts de potência, distante 30 m do quadro de distribuição de carga (QDC), alimentado por uma tensão de 220 Volts, com fator de potência igual a 1 e resistividade do condutor igual a 0,055 Ω mm²/m, é
