Questão
ID 3065905Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2024 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Caconde

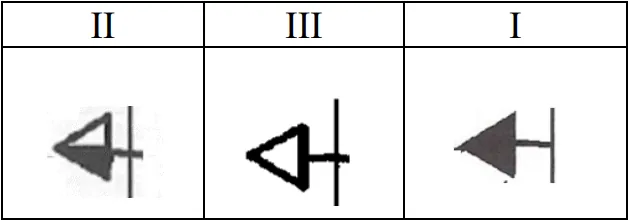

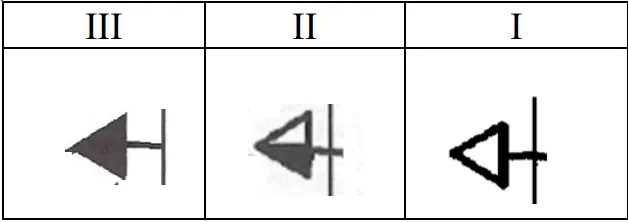

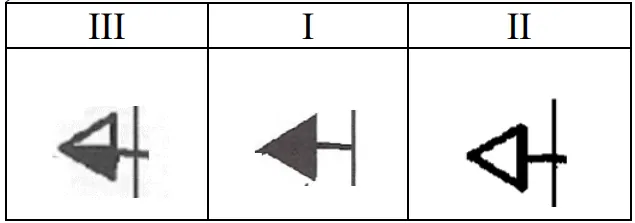

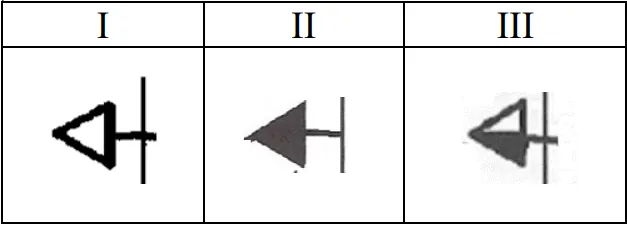

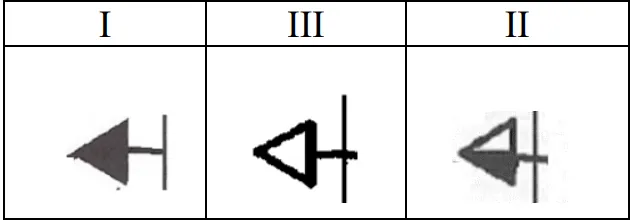

De acordo com os requisitos normativos, assinale a alternativa que apresenta os símbolos que atendem os pontos indicados na figura 06, considerando:
I: Ponto a 2,0 m do piso
II: Ponto a 1,3 m do piso
III: Ponto a 0,30 m do piso

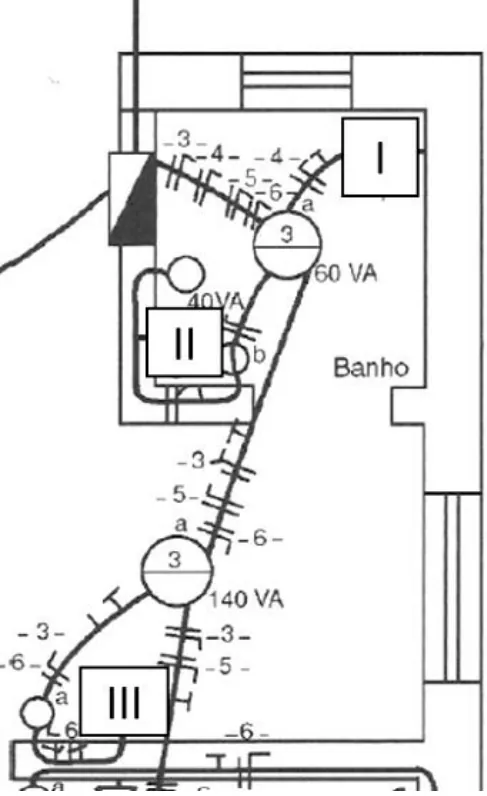

Figura 06: Planta baixa
Fonte: CREDER, H. Instalações Elétricas. LTC, 15º Edição.
