Questão
ID 3064789Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2025 Banca: Avalia - Instituto Avalia Órgão: Prefeitura Municipal de Porto Alegre
Em relação à classificação dos esquemas de aterramento e à sua simbologia em instalações elétricas de baixa tensão, considere o seguinte caso:

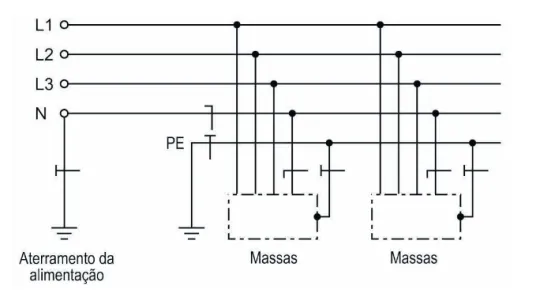

“Um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação (conforme ilustrado a seguir).”
Nessas condições, a simbologia que representa esse tipo de esquema de aterramento é
