Questão
ID 3063785Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Companhia de Pesquisa de Recursos Minerais

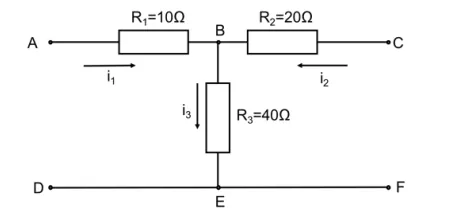

Ao analisar um circuito com a configuração apresentada na figura a seguir, um engenheiro colocou uma bateria de 10 V na extremidade AD e outra de 20 V na extremidade CF, com as polaridades de modo que o sentido convencional das correntes fosse o indicado na figura.
Com esse arranjo, a corrente medida pelo engenheiro no ramo BE foi de aproximadamente
