Questão 3041832 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2025

Questão

ID 3041832

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal do Rio Grande do Sul

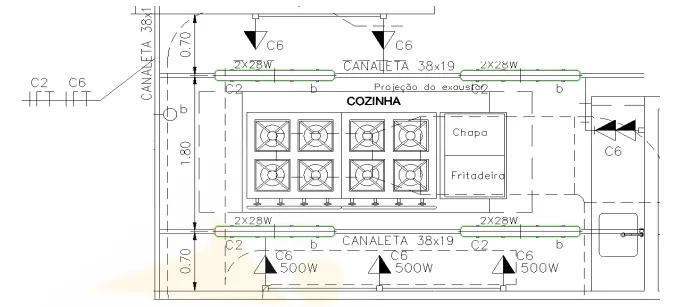

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:

Alternativa A:
Circuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor amarela 2,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
Alternativa B:
Circuito C2: Condutor fase, cor preta, seção mínima de 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor amarela 1,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
Alternativa C:
Circuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² , condutor retorno (“b” na canaleta), cor amarela, seção mínima de 2,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² .
Alternativa D:
Circuito C2: Condutor fase, cor azul claro, seção mínima de 2,5 mm² ; Condutor neutro, cor preta, seção de 1,5 mm² ; Condutor Terra, cor amarela, seção mínima de 1,5 mm² , condutor retorno (“b” na canaleta), cor verde 2,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm² ; Condutor neutro, cor azul claro, seção de 1,5 mm² ; Condutor Terra, cor verde, seção mínima de 1,5 mm² .
Alternativa E:
Circuito C2: Condutor fase, cor preta 1,5 mm² ; Condutor neutro, cor azul claro, seção de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² , condutor retorno (“b” na canaleta), cor amarela 1,5 mm² . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm² ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm² ; Condutor Terra, cor verde, seção mínima de 2,5 mm² .
