Questão
ID 2993636Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Universidade Federal do Sul e Sudeste do Pará

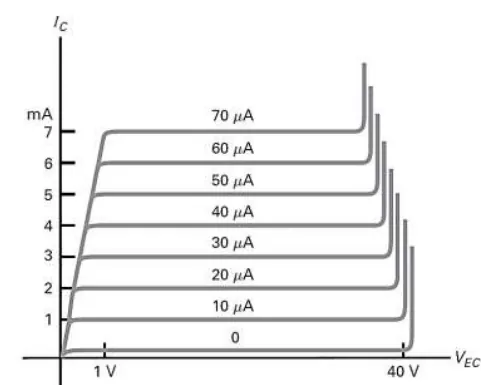

Analisando as curvas características de um transistor de junção bipolar na configuração emissor comum, para diferentes correntes de base, na figura abaixo, considere as seguintes afirmativas:
Fonte: Eletrônica, Vol. 1. 8ª edição, Malvino, A.; Bates, D.
I. Na região ativa, cada corrente do coletor IC é 100 vezes maior que sua corrente de base correspondente.
II. A corrente de coletor é constante na região ativa.
III. Nas regiões ativas, o beta cc é igual a 100.
IV. Na região de saturação, a corrente do coletor IC não é igual a zero quando a corrente da base IB equivale a zero.
São verdadeiras as afirmativas
