Questão
ID 2991693Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2025 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Universidade Federal do Sul e Sudeste do Pará

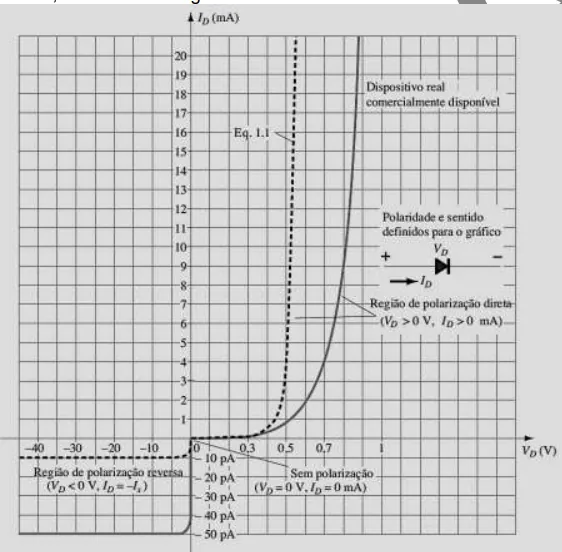

Analisando a curva de um dispositivo real comercialmente disponível, na figura da curva característica do diodo de silício abaixo, considere as seguintes afirmativas:
Fonte: Dispositivos Eletrônicos e Teoria de Circuitos, 11ª edição, Boylestad, R.L; Nashelsky, L.
I. Para uma corrente ID de 9 mA, a tensão VD através do diodo é 0,8 V.
II. O nível de resistência cc do diodo quando VD = - 20 V é igual a 400 GΩ.
III. O diodo começa a conduzir a partir de VD = 0 V.
É(São) verdadeira(s) a(s) afirmativa(s)
