Questão
ID 2988482Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

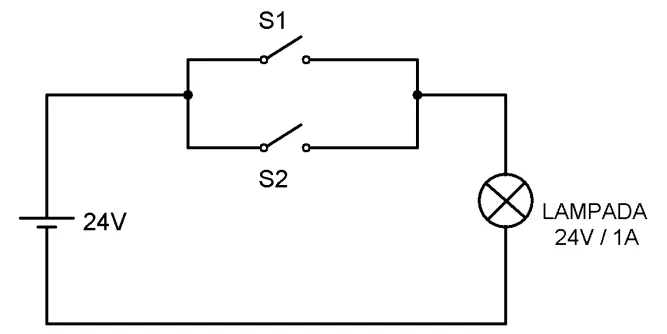

Um controlador lógico programável (CLP) foi utilizado para implantar um circuito lógico industrial de acionamento de uma lâmpada piloto, conforme ilustra o circuito abaixo:
Sabendo que as chaves S1 e S2 (entradas) são do tipo NA e considerando a lâmpada acesa como nível lógico de saída alto e a lâmpada apagada como nível lógico de saída baixo, a função lógica implantada no CLP é uma
